实验室的FPGA板的有一个外接的电源适配器，但是插在主板上再用外接的电源适配器供电就不方便了。随板子一起的有个ATX电源的转接线，是大4D的针转6pin口的。板子电源插口还提示不能直接用PCIE显卡的6pin的口直接插上去供电，必须要用它的大4D转6pin的线，后来测试了一下是因为FPGA板上的6pin口的12V线和地线和标准的PCIe显卡6pin口不一致。
问题来了。我们的服务器的ATX电源没有D型4pin的口，这下可怎么搞。于是我就查了一下ATX电源的各种接头的定义规范，准备自己DIY一个6PIN转6PIN的线，达到给FPGA板正确供电的效果。
早期电脑电源采用20Pin接口，自intel规范形成了ATX 12V 1.3版本后成为了现在使用的24Pin接口形式。并且对各针脚电压做出了定义，也就是电源的输出端与硬件的接头。
下面是在网上找到的各类接头的定义规范：

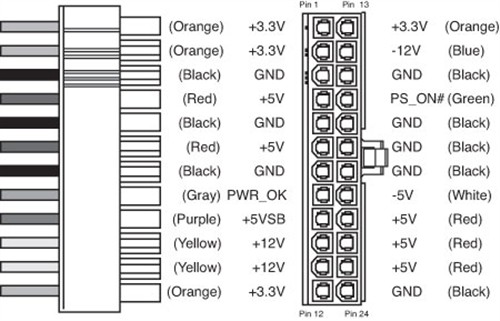

- 主板24Pin接口定义

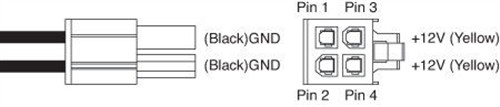

- CPU4Pin接口定义

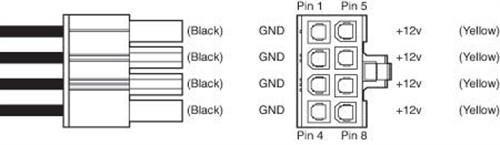

- CPU4+4Pin接口定义

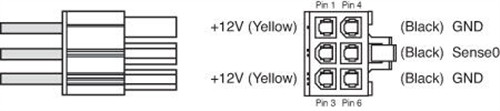

- 显卡6Pin接口定义

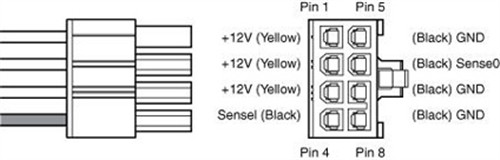

- 显卡6+2Pin接口定义

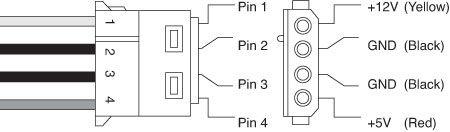

- D口定义

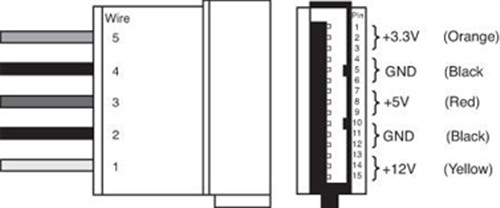

- SATA口定义
按照intel所定义的电源规范，所有电源厂商使用的线材需要统一规范，各电源线颜色与用途如下：
红色：＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电
黄色：＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达
橙色：＋3.3V 现在多用于 SATA 硬盘的供电，以后会有其他用途
紫色：＋5V（USB）USB设备供电，支持USB键盘鼠标的开机功能（关机后依然供电）
黑色：地线（0V） 电源供电回路的必要组成部分
绿色：PS－ON 开机信号线（当其与地线短接会启动电源）
灰色：Power Good 监测线，连接主板与电源，起到信号反馈作用
